　　《通信管道基础知识》由会员分享，可在线阅读，更多相关《通信管道基础知识（28页珍藏版）》请在装配图网上搜索。

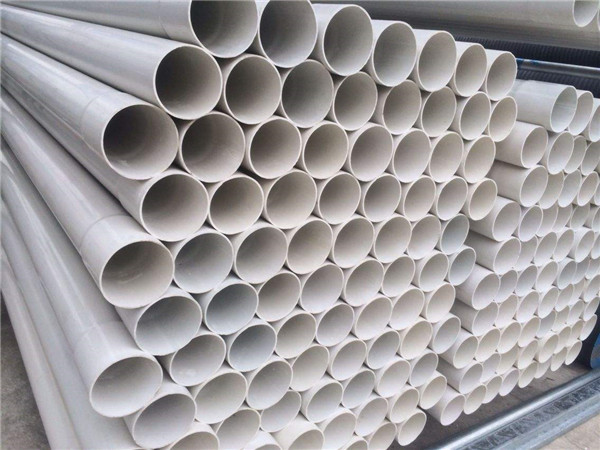

　　1、通信管道基础知识管道施工工艺及技术规范 管道施工工艺及技术规范 河南办一体化小组 管道的种类通信管道施工流程通信管道施工实例及工艺要求通信管道的规范（文档） 管道施工工艺及技术规范通信管道的常见种类： 河南办一体化小组通信管道 钢管管道塑料管道水泥管管道（灰管） 有缝钢管无缝钢管聚乙烯PVC管HIPE硅芯管干打3孔干打4孔干打6孔 PVC7孔梅花管PVC波纹管 顶管开挖目前不常用 管道施工工艺及技术规范 河南办一体化小组 通信管道施工流程图：测量 开沟 沟底抄平 基础 铺管砌孔 包封铺沙现浇上覆 拆模 安装人口圈回填路面恢复 清运余土安装手口圈完工报验 管孔试通 管道路由测量、画线、施工前，依据设计图纸和现场交底的控制点，进行管道及人（手）孔位置的复测，并按施工需要钉设桩点。路由测量 路由画线 人孔定位 河南办一体化小组 管道施工工艺及技术规范 管道沟、人孔坑开挖：管道沟、人孔坑的宽度和深度要符合设计规范，如有不稳定土或腐蚀性土时应提出设计变更；同时注意地下原有管线安全，如煤气管道、自来水管、电力线米时，采用放坡或设倒土平台，确保人身安全。 河南办一体化小组0.4米倒上平台高3米 管道施工工艺及技术规范 其他地下管线及建筑物名称 平行净距（m） 交叉净距（m）已有建筑物 2.0 规划建筑物红线mm 15污水、排水管 1.0 0.15热力管 1.0 0.25燃气管 压力300kpa（压力3kg/cm） 1.0 0.3300kpa压力800kpa (300kg/cm压力800kg/cm) 2.0电力电缆 35kv以下 0.5 0.535kv 2.0高压铁塔基础边 35kv 2.5 通信电缆或通信管道 0.5 0.25通信电杆、照明杆 0.5 绿化 乔木 1.5 灌木 1.0 道路边石边缘 1.0 铁路钢轨（或坡脚） 2.0 沟渠（基础底） 0.5 涵洞（基础底） 0.25电车轨底 1.0铁路轨底 1.5 管道施工工艺及技术规范 河南办一体化小组 通信管道和其

　　4、他地下城市管网的安全距离： 河南办一体化小组 类别 通信管道管顶距地表面最小深度（m）人行道 车行道 电车轨道 铁路(注)塑料管 0.70.8 1.0 1.5钢管 0.5 0.66 0.8 1.2管道施工工艺及技术规范管道坑深 70cm-1600 管道坑宽600-1100cm 常见人孔80 管道基础：铺管前沟底宽度和深度符合设计要求，（后附实例图纸）沟底抄平、垫细砂50mm，管顶距地面80cm深。管道基础 管道基础 8CM厚 管道施工工艺及技术规范 河南办一体化小组人井 管道施工工艺及技术规范 河南办一体化小组 塑料管铺设：一般地区直线段路由上塑料管道的段长最大不

　　5、超过150米，（在高速公路上塑料管道的段长最大不宜超过200米），弯曲管道的管材只能在外力作用下形成的自然弧度，严禁加热弯曲，弯曲半径应大于15米，同一管道段内严禁出现S弯。管材连接处做环绕混凝土包封，包封长度为2米，包封厚度为100毫米。严禁不同型号的管材对接。管道施工工艺及技术规范 河南办一体化小组 管道施工工艺及技术规范 河南办一体化小组塑料管水平敷设 管道底部细沙管材上部铺一层细土（约30cm） 塑料管捆扎牢固 管道施工工艺及技术规范 河南办一体化小组 全部包封 塑料管应错位连接 包封：管道的接头尽量在直线内，如果无法避免，接头必须包封，长度不小于50CM200CM，也可以将其全部包赛酷体育封

　　6、，包封厚道一般为810CM. 水泥包封四周厚度为8 CM 管道施工工艺及技术规范 河南办一体化小组 钢管铺设:钢管过桥梁时中间需有支撑，钢管接续宜采用套管焊接，不宜采用对接焊接，还应把钢管接头点错开接续。 接头不宜采用对接焊接，应采用套管焊接，接头点应错位连接钢管支撑管道施工工艺及技术规范 河南办一体化小组 管道回填：管道在完成群敷设后，从管道沟2侧同时回填，避免单侧压力大而损坏变形和移位。首层土用细土填到管赛酷体育道顶部500mm处均匀夯实。再按照300mm/层分步夯实至合适高度。回填后有必要做一次管道试通实验。不论在什么情况下，绝对禁止用沙子回填。管道施工工艺及技术规范 河南办一体化小组 人（手）

　　7、孔砌筑要求：采用天然地基必须按设计规定的高程进行夯实、抄平；采用人工地基，必须按设计文件处理。 河南办一体化小组 管道施工工艺及技术规范 人手孔：四壁建筑，砖、混凝土砌块的砌体墙面应平整，不应出现竖向通缝，预埋件安装位置符合设计要求。安装预埋穿钉 河南办一体化小组内外做八字抹平 管道施工工艺及技术规范 管道施工工艺及技术规范上覆及人孔口圈： 河南办一体化小组上覆 人孔口圈预制 上覆 人手孔窗口管孔：人手孔的窗口的上沿距人手孔上覆不小于30cm，窗口的下沿距人孔底不小赛酷体育于40cm赛酷体育，窗口内、外应堵抹填充密实，不得浮塞。 河南办一体化小组正确错误 管道施工工艺及技术规范 人手孔铁件安装：墙体中附装的支

　　8、架穿钉、拉力环，应在砌砖时同时用砂浆埋固，严禁事后凿洞补装，人孔深度大于2.5m的应加梯子。 拉力环应距管道底保20cm以上间距，露出墙体8cm10cm积水灌管道施工工艺及技术规范 管道光缆盘留及固定：光缆在人手孔内子管外的部分均采取加套波纹塑料管保护，人手孔内光缆接头每侧留长为610m盘留光缆，光缆出管孔150mm以内不应做弯曲处理。 光缆标牌 河南办一体化小组光缆托架 管道施工工艺及技术规范 人手孔上覆安装：人孔上覆与口圈处有泛水，预制的上覆、盖板之间缝隙应尽量缩小上覆盖板底面应平整、光滑、不露筋，无蜂窝等缺陷。 河南办一体化小组 管道施工工艺及技术规范 管道施工工艺及技术规范管道机械顶管模拟场景： 河南办一体化小组 管道施工工艺及技术规范 河南办一体化小组 管道机械顶管实景： 管道施工工艺及技术规范 河南办一体化小组 管道机械顶管实景： 管道施工工艺及技术规范 河南办一体化小组 通信管道的基本器材及术语：七孔梅花管、110波纹管、110钢管、硅芯管（一般30/40/50mm）、人（手）孔、人（手）孔口圈、拉力环、积水灌、电缆支架等。通信管道的技术规范文档、图纸链接： 谢 谢 ！ 河南办一体化小组管道施工工艺及技术规范
